Flyingtak1さんは、解説動画を作られたでしょうか。私は友人に説明するために作りましたが、YouTubeにアップしたので、ここにもリンクを貼っておきます。動画は、翼長が４mの規格の時のものです。コメントで修正はしてあります。胴体や車輪やフックに関しては、次の動画で解説する予定でいます。

Plane Makerの入門企画として、紙飛行機大会っぽい企画は如何でしょうか？
yoichiさんの発案で、シンプルなグライダーを作成しました。規定の範囲内で、各自お好きに改造して、飛距離とか滞空時間を競う競技会が出来たら楽しそうです。
雛形の機体ファイルをDora号のダウンロードページに置きました。解説書PDFを同梱しています。誰でも簡単によく飛ぶグライダーが作れると思います。
Plane Makerが初めての方も、この機にヒコーキづくりに挑戦されては如何でしょう？ 面白いですよ。これぞ、X-Planeのシミュレータとしての醍醐味だと思います。

いづれ開催されるであろう、競技会会場は、yoichiさんにお願いしたいと思います。

xjiiさんの記事を読んで、私も気象条件を加味した飛行をやってみようと思っています。

今回、Xjiiさんが試された方法は、他の人にも参考になることなので、このBBSにもX-planeのノウハウの一つとして保存できると良いですね。

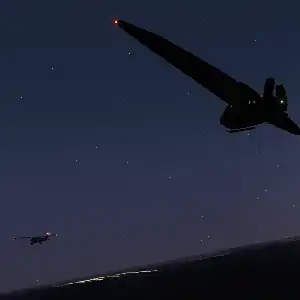

私は、昨夜から天空の城ラピュタに出てくる軍の鳥のようなジェット機を作り始めています。
Dorakiteは似たようなグライダーのスペックをそっくり写してから、翼の形を変えていって作りました。
今回はゼロからのスタートです。
エルロンやラダーの横幅の設定はどこの数値を動かせば変わるのかわかりましたが、エルロンなどの奥行きの幅を変更する方法をよく理解しないまま進めています。
翼の形については、どこの数値を変えればどのように形が変わるのはすぐにプレビューに反映されるでわかりやすいです。エルロンなどは最初、表示されなくてだいぶ試行錯誤しました。

ようやく翼の補助翼が動くようになって下総基地から飛び立とうとしましたが、スタート画面になると、すぐにエンジンが止まってしまいました。調べると燃料タンクが空でした。燃料タンクの容量を決める欄がゼロのままだったのです。
ここの欄を入れ、燃料を７割ぐらい積んだら下総基地から飛び立つことができました。
この機体は翼がグライダーのように横に長いので、とてもゆったりとした動きになりました。でも安定して飛んでいます。もう少し操縦性を良くしたいと思っています。
どこをどのように変更すれば、もう少し機敏な操縦性になるのかこれから試すところです。
Planemakerは、このようにスペックを変更することで機体の飛び方が変わってくるので、実際の飛行機を設計しているようで面白いです。
この楽しさは、X-planeをやっている人にもっと知ってもらいたいと思っています。
簡単な初心者向け機体キットと解説書があると良いのかもしれません。

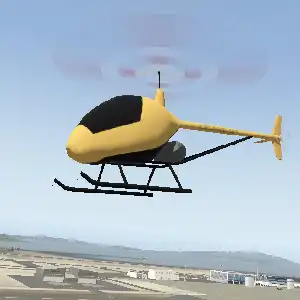

飛行船、チルトローター、グライダーと来たので、次はヘリコプターを作ってみようと始めました。

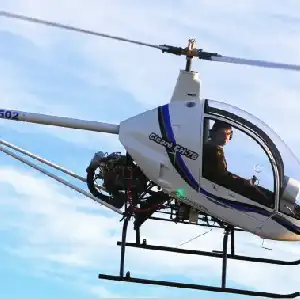

練習用の題材には、一人乗り用くらいの小型機が良いと思って、ネット検索して目に留まったアルゼンチン製のCICARE-B7という機体です。
Plane Makerで作る形状としては、今までの中では難しい部類だと思います。（Blenderオブジェクト前提なら不要な部分が多いです。）
スペックの設定は、R44を参照しましたので、大外れは無くて、大惨事に至ることなく、少しの調整で、飛べるようになりました。
テストフライト用にカラーリングを作成して、テストフライトを繰り返しておりますが、チューニングにはまだ時間が掛かりそうです。
もう少し、飛び具合が煮詰まっってきたら、Blenderオブジェクトに掛かろうと思いますが、この機体は気長にチビチビと進めるつもりです。

Airfoil Makerは覗いてみましたが、グラフだけで何のことだかさっぱりです。

Flyingtak1さんにDorakiteは２Dコックピットも作っていただいたようですが、MacBook Proでは、3Dコックピットは表示されますが、２Dコックピットは表示されないという現象が起きていました。
ネットで検索すると同様のトラブルを抱えている人がいました。
プラグインを外すようにとか一般的なアドバイスがありましたが、私もプラグインを無効にしても効果はありませんでした。

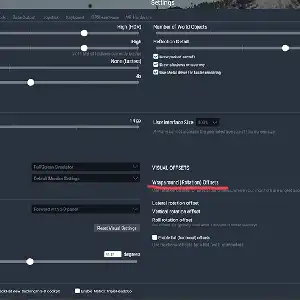

しかしネットの記事の最後の方に、visual offsetsの数値をゼロにするようアドバイスがありました。
SAMなどのプラグインがそこを書き換えてしまうことがあるようです。
ただプラグインを外しただけではそこの数値は変わりません。
visual offsetsの数値をゼロにしたら、MacBook Proでも2Dコックピットが表示されるようになりました。
2Dコックピットは簡単に計器盤を作れますから、試作機のテスト飛行の時には重宝します。

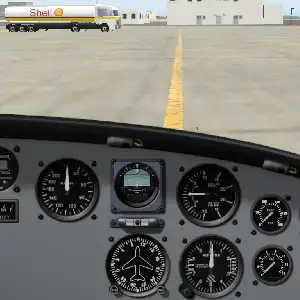

Seagullと名付けた鳥のような飛行機は、旋回時に独特の癖がありますが、何とか離陸・着陸ができるようになってきました。着陸してもブレーキが効かないとうことがあったのですが、車輪の設定でブレーキのところにチェックマークを入れていませんでした。
いよいよBlenderでの機体オブジェクトづくりに入ろうと思います。

皆さん、こんばんわ。

大変な作業のなか、実に楽しそうなラピュタ企画をされているのを見ていると、周回遅れどころか取り残さらた気分になりますね、私は、あれこれ飛ばしてみたいと、うずうずする気持ちを抑えて、相変わらずポチポチと坂東の札所をセスナで飛行してます。

その過程で、X-Planeの風について、私が感じたことを述べてみます。

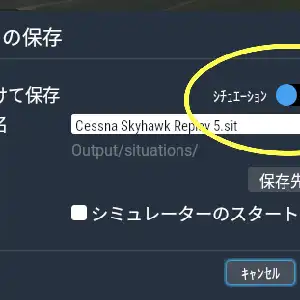

１、気象のカスタマイズから「実際の気象にあわせる」を選び、一連の飛行を終えて、その過程を保存しますが、再度、保存していた飛行を再生してみると、気象の状況が変わってしまってます。

例えば、1月1日の’気象に合わせてに飛行し、それを保存し、1月2日に再生してみると、気象は1日のものではなく、2日のものになってしまうようです。風などの状態はレイヤーに保存されているのでしょう。ベースとなる飛行の軌跡は再現されても、他の条件はその同じレイヤーを指定しない限り、同じにはならないみたいです。

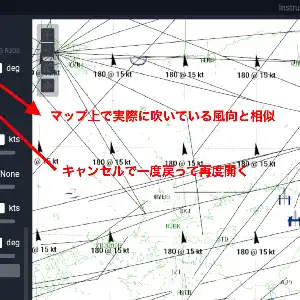

そのためには、風の場合、「手動設定」で同じ状態にしてやるか「カスタムMETAE(.rmx)ファイル」に保存しておいて、そこから同じ状態を呼び出すかするのだと思います。ただ、まだ「カスタムMETAE(.rmx)ファイル」を使ったことがないので、これは、これからの課題だと思ってます。

２、再再された動画の計器類も動いているものと、動いていない計器もがありますね。セスナの場合、時計は動いてません。なので、後から、飛行時間を知ろうとしても、わからないので、動画を再生しストップウォッチで掛かった時間を測りました。

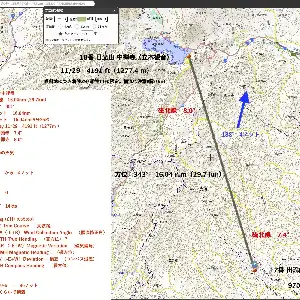

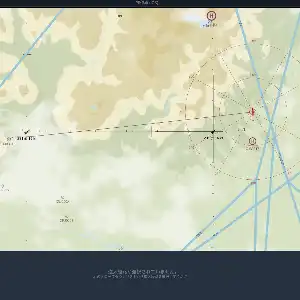

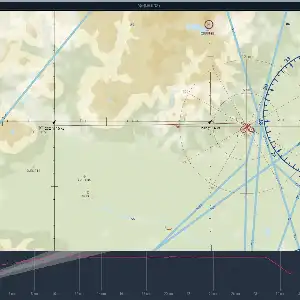

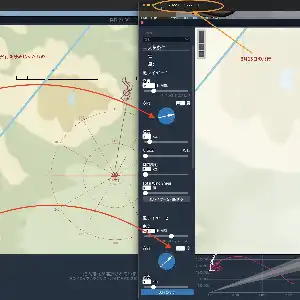

３、風の状態は３～５層のレイヤーで再現されるようですが、16番水沢寺から17番満願寺まで飛んだ時に、風レイヤー１は、12000ftの上空で吹いているので無視しました。今までは、風レイヤー１は100ft前後の高度で吹いてました。16番水沢寺から17番満願寺までは3000ft程度の高度なので、無視し、磁北のズレのみを修正した98°で’飛んだのですが、見事画像１のようにズレてしまいました。こんなことから、風の影響を受ける高度はどういう基準になっているのか疑問も出てきます。また、１層と２層の境界面を飛行したらどんな感じになるのか興味も出てきました。

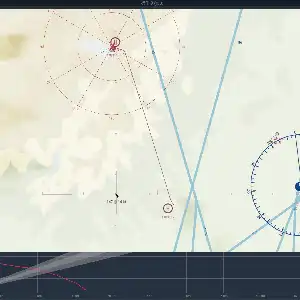

そこで、画像２の条件で、12000ftの風を考慮に入れて飛んだところ、ほぼズレることなく、また計画された時間に近くに着くことができました。画像３

4、完璧な着陸は至難の業だあ～小さなミスがいろいろ
もう少し、場周経路をしっかり取ってキッチリと着陸したかったのですが、尾根に挟まれた谷間の狭い空間と、目標物がなく、かつ緑色の草原の滑走路だと、視認できなくて大きく離れることができず、こんな感じになってしまいました。

尾根の上から1000ft以上降下し、都合6ノットの横風成分があるので、グラブをしっかり取る必要もありました。また、310°方向へ着陸侵入したのですが、この場合は130°へ向かった方が、向かい風の成分を多少でも受けるので、その方が良かったのかも知れません。こんなことも後からわかりました。ヘリコプターだとと、その場にどまれるので落ち着いて考えられますが、固定翼の場合、刻々状況が変化するので瞬時に判断しなければならず慌てて間違えてしまいます。事前の準備とイメージトレーニングが必要と痛感してます。

急速な降下のためハードランディングになるか、クラッシュするかと思いきや、意外と穏やかに着陸できました。なんで？、と思いましたが、この原因はよくわかりません。何はともあれ無事着陸できました。

また、よくみると一度くらいずれてます。Frytaku1さん方の位は磁北のズレを入れて99°でした。私は98°にしたのですが、それが悪かったのかな？。あるいはレイヤ2の風の影響しているのか？。または計算と操縦ミス。いろいろありそうです。

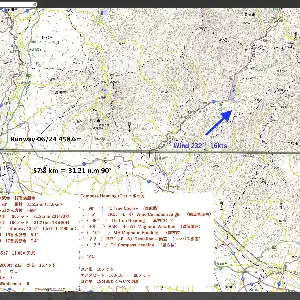

５、国土地理院の地図への書き込みは
相変わらず、国土地理院の地図を使ってます。スカイヴェクターとかLittleNavmapとか使うと 便利なのだろうと思います。でも、昔の飛行士達は紙の地図にいろいろな飛行条件を書き入れて飛んでいたようです。私もマイクロソフトのシムを使ってた時、航空地図にビニールを敷いてそこに書き入れたこともありました。同じことが国土地理院の地図でパソコン上でできるので、重宝して、また昔の飛行士達の苦労を偲びながらやってます。もっとも坂東33観音が終われば、国土地理院の地図は国内でしか使え無さそうなので、スカイヴェクターとかLittleNavmapを使うようになると思います。

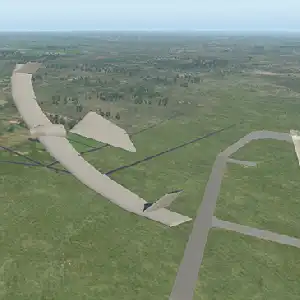

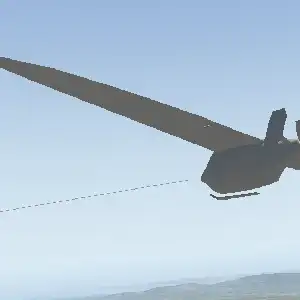

Planemakerで天空の城ラピュタに出てくるタイガーモス号の観測機（凧のようなグライダー）を作りました。
ホームページにアップしました。

https://www.kitajima7.com/

計器盤づくりがうまくいかずFlyingtak1さんに助けていただきました。
パズーの手と操縦桿はラダーと連動しています。

グライダーとして分類しました。
陸上ならウィンチで離陸するのが良いです。

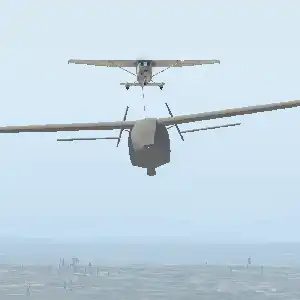

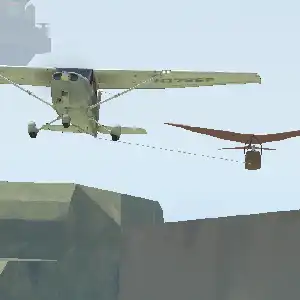

セスナ牽引で離陸しようとしましたが、最初はそのセスナが出現しませんでした。ネットで調べるとそうしたトラブルはよく起きているようです。解決策も動画で出ていました。
私の場合はプラグインを外し、Ai機を削除し、ネットワーク設定はゼロにしたらセスナが出現しました。その後、プラグインを戻しても牽引用のセスナは出現するようになりました。

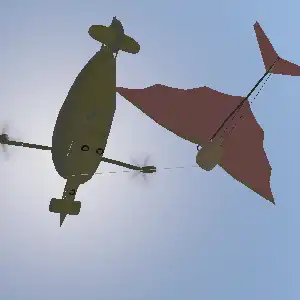

もしかしたらDora号に牽引してもらうこともできるのでしょうか。

天空の城からの離陸は、マップ画面で、Dorakiteを選ぶと高度などの表示画面が出るので、ポーズボタンを押してから高度を変更し、ポーズボタンを解除する方法で、天空の城の上空から飛んでいます。
意外と、天空の城へ着陸するのは難しいです。

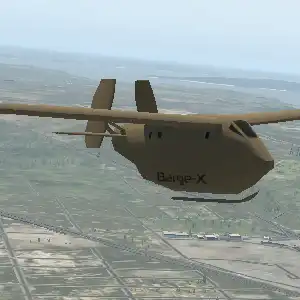

Barge-XをDora号の頁に置きました。
外部照明、簡易リバリーを付けました。よろしければ、テストフライトをどうぞ。

エレベータの効きの問題は、YokeをJoystickに変更したら、それほど気にならなくなりました。
というわけで、垂直尾翼の支柱は、一本増やして、単なる支柱としました。

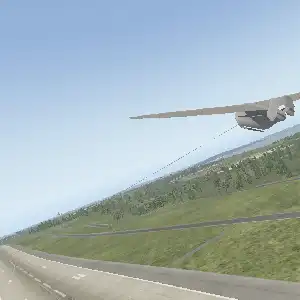

yoichiさんのグライダー成功に刺激されて、軽い気持ちで、ナウシカに出てくる貨物輸送グライダー、バージ（はしけ）を作りはじめました。
資料が少なくて、寸法などわからないので、大体の雰囲気です。こういうグライダーの適正スペックがさっぱりわからず、苦労しましたが、ようやく飛ばせるようになりました。
飛ばせるといっても、この寸詰まり形状のため、ピッチコントロールがかなりシビアです。主翼に重なるような変わった位置に水平尾翼とエレベータがあります。
このままでは、ピッチコントロールがシビアすぎるので、垂直尾翼を支える支柱部分にも小さいエレベータを設定しました。当初は、水平尾翼の存在に気づいておらず、
支柱部分を大きめにして水平尾翼＆エレベータとしていました。その方が安定性が良かったです。このあたりはまだチューニングの余地があります。
ランディングギアはメインは、スキッドですが、滑走路でこけるので、見えない補助輪をつけています。

苦労というのは、滑走中とか、離陸直後に原因不明の大惨事になって、その瞬間に、甲高いノイズ音とともに、X-Planeがフリーズ状態。

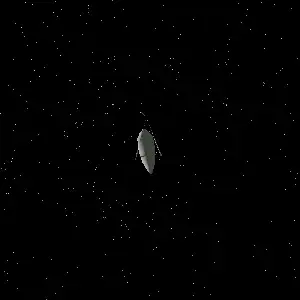

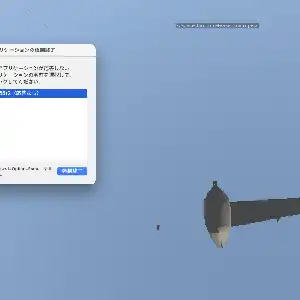

画面は宇宙空間（高度が急激に上がるってことか？）。やむ無くXPを強制終了。という、はなはだ心臓によく無い症状を何度となく繰り返していました。
だんだんわかって来たのは、飛びやすくしようと、機体の総重量が（桁ちがいに）軽すぎたのがいけなかった模様。思い切って重くしたら症状は収まりました。
超軽量、大揚力のため、リフトなど挙動の加速度が極端になって、設定したG限界を軽々振り切っているためではないかと推測しています。
参考まで。

Dora, Goliath、Bargeと、X-Planeで飛ばしてみて、改めてジブリ作品に登場する航空機は、絵空事ではなくてよく練られていると感じます。

飛ばせるようになった時は感動です。
まだまだ製作途中ですが、嬉しくなって動画に撮ってしまいました。

天空の城ラピュタのシーナリーに関しては一段落です。ただ、この機会ですから、Planemakerにも挑戦しようと思いました。フラップターはFlyingtak1さんのDora号を見えないようにして、ハリボテのオブジェクトを被せただけですから。全くPlanemakerに関しては理解しないまま作ってあります。

天空の城ラピュタには、タイガーモス号、ゴリアテ、フラップター以外にも飛ぶものが出てきます。パズーの父親が操縦していた気球、タイガーモス号に搭載されていたグライダー、軍が使っていた鳥のような小型ジェット機です。あと、パズーが作ろうとしていた飛行機もありました。
その中で、グライダーを作ってみることにしました。

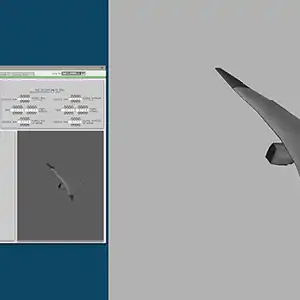

orgにあるグライダーのスペックを参考にしていますが、翼などの形状は、あたらに作ろうとしています。今朝から初めてようやく、Planemakerの翼の形状の数値の意味が少しわかってきたところです。
数値を少しいじるだけで、プレビューにすぐ反映されるのが良いです。
果たしてこれで飛ぶものができるのかどうかわかりません。

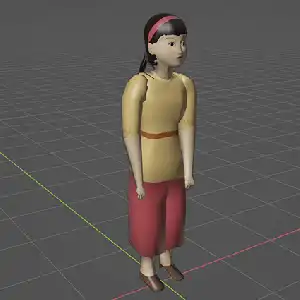

昨日は、先に、このゴンドラに乗せるためのシータを作っていました。
むき出しのコックピットですから、パズーとシータは乗せる必要があるのです。
どのくらいの日数がかかるのかわかりませんが、作りながらPlanemakerについて理解を深めようと思っています。

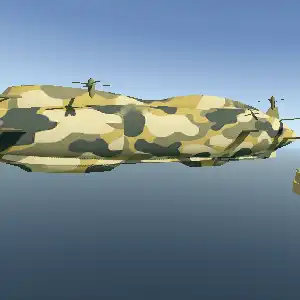

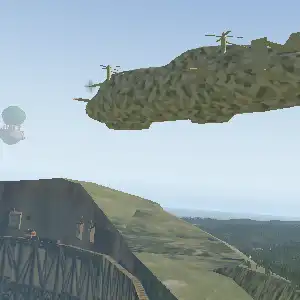

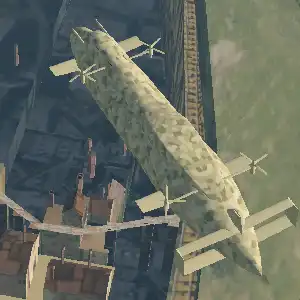

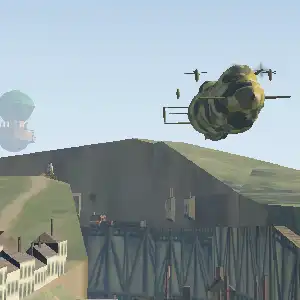

Goliath-X (ゴリアテ) のスペックがまとまって来ました。
最高速は、約100ノット程度出ます。チルトローターを上向き状態でも50〜60ノットで巡航可能です。
操作系統は、Doraと共通です。ただし、リバースはありません。エンジンストップからの始動時には、スロットルオフにしていないと始動の瞬間爆発します。
燃量消費が激しく（タンクが小さい）全速だと、15〜20分くらいで空になります。巡航での航続距離は、わかりませんが大したことは無いでしょう。
エンジンがストールしそうになったら、空中給油をお願いします。大型船っぽい緩慢な動きですが、それっぽくて面白いです。とりあえず、_LITファイルも追加しました。


試作機をDora号の頁に置きました。宜しければテストフライトをどうぞ。

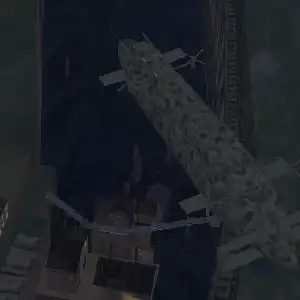

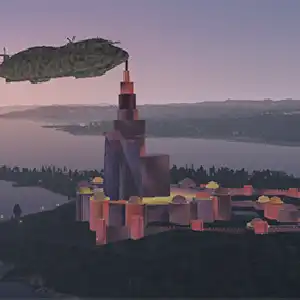

ティディスの要塞を勝浦に作りました。フラップターの編隊飛行で接近しました。スモークは、以前使えたプラグインが作動しないようなので、デフォルトのpngファイルをバックアップを取って書き換えました。

Flyingtak1さん、ゴリアテ、やってくださいましたか。ありがとうございます。
R44の機内照明は良いですね。見やすいです。私は夕方に飛ぶことが多いので助かります。

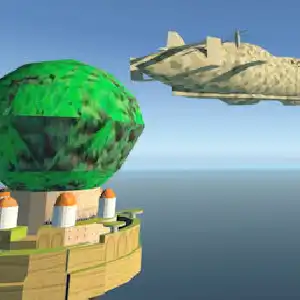

宮崎駿監督のアニメ『天空の城ラピュタ』のシーナリーをHPにアップしました。
最初は岩手県に設定していたのですが、Flyingtak1さんのアドバイスでAlwaysFlatten機能を使い、房総半島に作りました。
鉱山の町、ティディスの要塞が一つのセットで、ラピュタは別ファイルにしました。WEDを使って移動が可能です。

まだ紹介の動画を作っていません。アップすることを優先しました。
まだ私が気づいていないミスがあるかもしれません。
ヘリコプターだけでなく、セスナでも離着陸できます。
試してみてください。

https://www.kitajima7.com/

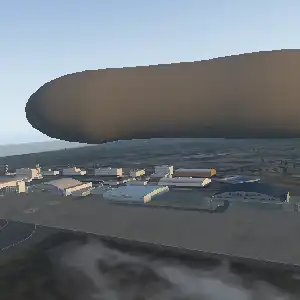

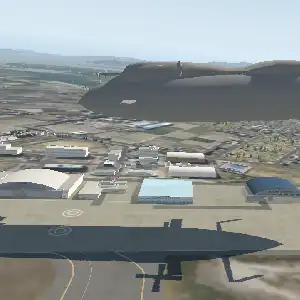

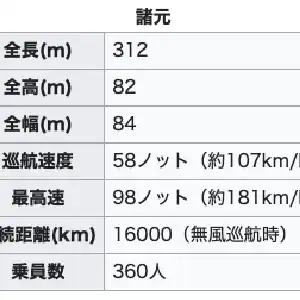

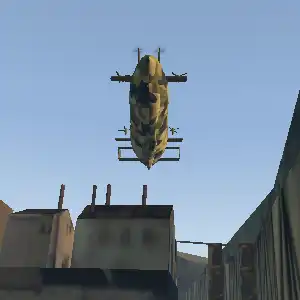

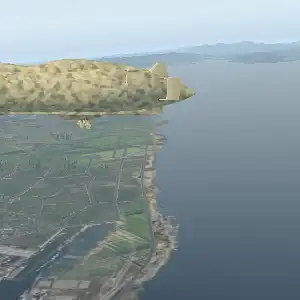

ゴリアテ-Xに着手してしまいました。全長312mだそうです。でかいですね。とりあえず、気球本体部の大きさを見ただけです。
ガス交換以外は何もコントロールはありませんが一応浮きました。Plane Makerで一応、操縦出来るところまでは作ってみるつもりです。
その先の、Blenderオブジェクトとかリバリーでの作り込みは、yoichiさんにお願いしたいです。

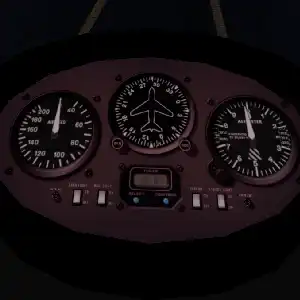

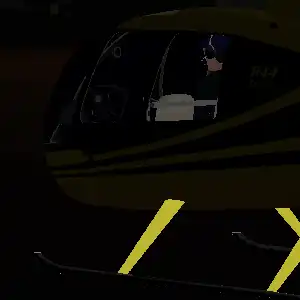

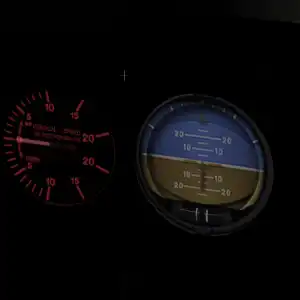

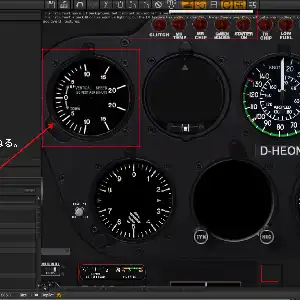

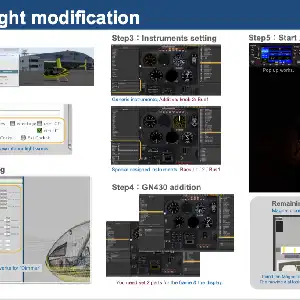

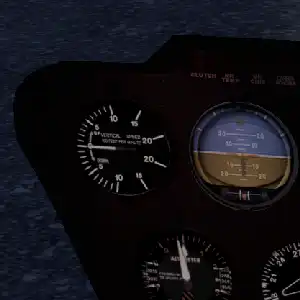

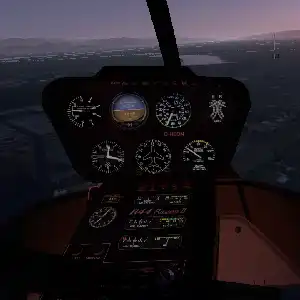

R44の計器盤の照明が一通り出来ました。Dimmerも効いて、夜間飛行が快適です。
作者（オリジナル機体をXP11用にレストア）さんに、公開可否のメールを出しました。

.orgの、Dora号v1.2 と初心者マニュアルv1.2をアップデートしました。

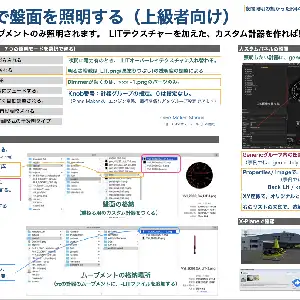

内容はJESTERさんのお陰で辿り着けた、カスタム計器による計器盤を照明”の追加です。
マニュアル日本語版を飛行船Dora号をつくるの頁に置きました。こちらも参考にどうぞ。

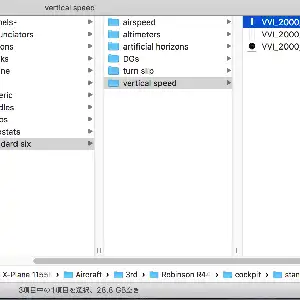

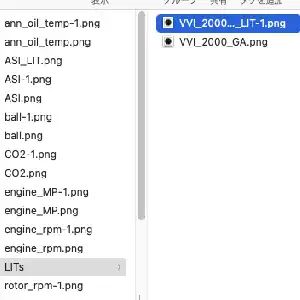

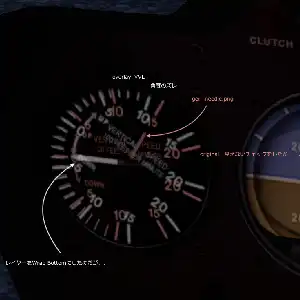

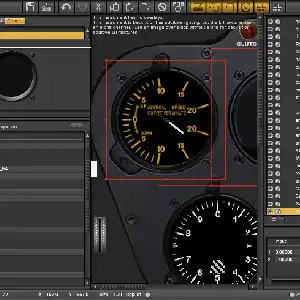

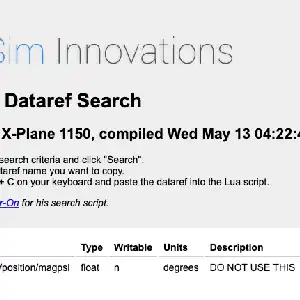

JESTERさん、手順書をありがとうございます。さっそく、手順書にそって、白照明化（手抜き）のトライ品が出来ました。
結局のところ全ステップで躓いて転んで、助けてもらったカタチですが、カスタム計器までたどり着けて、とても勉強になりました。

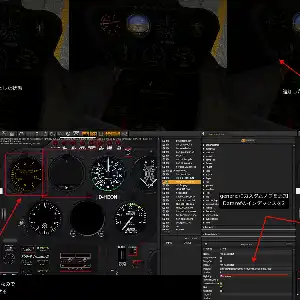

これで一通り理解できたと思いますので、マニュアル頁の試作品を作ってみました。JESTERさんの画像やコメントを拝借しています。
もし差し支えなければこの内容で掲載しようかとも思いましたが、いっそ、Dora号に反映させて、その内容にしたほうが良いかな？と思案中です。

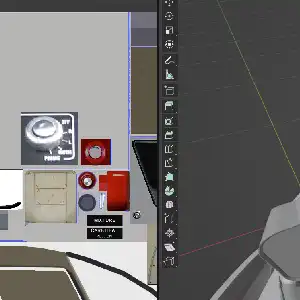

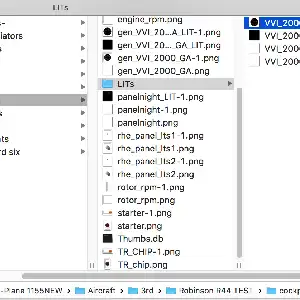

R44のコンパスの在処

COCKPIT_INN.obj、と、_OUT.objに、アニメーションとして作り込まれていました。
それぞれに、_LITテクスチャーの設定はされていますが、元の機体データからは、_LITファイルが削除されていました。

そこで、真っ暗な_LITファイルを入れてみましたが、室内のコンパスは明るいまま。一方、外観では窓が真っ黒になりました。
それでは、と、コンパス部分だけをマスクした_LITファイルを入れてみましたら、当然ながら、室内が昼間になって、コンパスも明るいまま。
一方、外観のコンパスには効果があって、暗くなっていますが、脚が光ってます。

今夜はここまでにしますが、上記からすると、キャビン以外の外観用の、PARTS.objとPATRS.pngの中に含まれるだろうと思われます。
こちらも_LITファイルは削除されていますね。雄飛航空の外観リバリー作りでも思いましたが、外中の部分が入れ子になっているようです。
おそらく元が、古い機体なので？XP11仕様から見ると、ややこしい作りに見えるのかもしれませんね。

修正できるかな？頭がこんがらがります。
外観用としては、COCKPITに含まれた脚も暗くした_LITを作ればいけるはずですね。
で、おそらくは、同じ要領で、PARTS_LITで、コンパス部を暗くすれば良いのかな？と見当をつけています。

今夜は、ここまでにしておきます。

Flyingtak1さんは、ずいぶん難しい設定へ挑戦されているのですね。

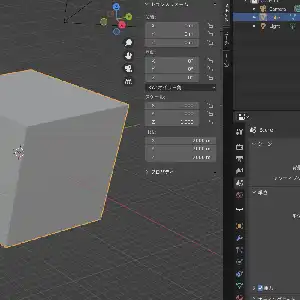

私は、ラピュタの炭鉱の町を房総半島に移して製作中です。Blenderではじめました。Blenderは巨大なオブジェクトは苦手なのでしょうか。４０００mx２８００mほどの規模で作ろうとしら、全景を見るのがうまく行きません。回転させると見えなくなってしまったり、微妙な操作が難しいです。仕方がないのでオブジェクトを縮小し、１００mぐらいの規模で作りました。そのぐらいの大きさなら見たい位置から操作することが素早く出来ます。ほとんど作ってからそれを拡大したのですが、拡大してから形を部分的に直したい場合に、見たい位置になかなか合わせられません。あと上の草地だけGrass設定でHardにしたいのですが、それは出来ないようです。
それならスケッチアップで作った方が良さそうだと、またスケッチアップに戻ろうとしています。Always Flattenの具合は良さそうです。
