yoichiさんのお勧めの、「発想の航空史」を読了しました。ヒコーキ黎明期の開発者のストーリーと機体の構成など、興味深いですね。挿絵が殆ど無いのは残念ですが、今ならWikiなどで確認しながら読み進められます。

Flyingtak1さんと私の共同で作っているダボハゼ号ですが、こちらは意外とスムーズに機内照明のセッティングができました。機内にもキャラクターを配置しているので、１つのライトは後ろ向きに機内を明るいオレンジ色で照らすようにしました。
もう少し手直しをしたらアップしようと思っています。このあと別の仕事が入っているのでアップできるのは日曜日になるかもしれません。

同時進行で、『紅の豚』のピッコロ社を作り始めていました。アニメの画面から推測して建物の配置を作っています。これが意外と難しいです。イメージボードか何かで宮崎駿さんがピッコロ社の作りを説明してくれていたら良いのですが、それも見つかりません。
アニメの場面から推測して建物を作る様子を動画で解説しました。

Flyingtak1さま 皆さま

大変ご無沙汰しております。

BBS移行お疲れ様でした。わたくし、自身のBBSの移行もどうしようかというところでしたが、同じTeacup でしたので、こちらのことも気にはなっていたところでした。

もうしばらく飛んでいませんし、バージョンアップもしていない状態です。完全な浦島状態で、ときおりROMをしてもみましたが、みなさんの話題にはほとんどついて行けません(^_^;)　

im 管理人さまもお元気とのこと知らせていただき良かったです。
ともあれ、今後も情報交換の場として継続していけるであろうこと、おめでとう＆ありがとうございました。 Ru-Ski

.orgに、C152がアップされています。V9機体をアップデートした内容ですが、R44の時と同様に夜間照明が全くありません。
公開の前に、オーストラリアの作者の方から、R44でのやりとりをキッカケに、夜間照明のヘルプを頼まれましたが、解決出来ていない問題があります。
もし、なにかお分かりでしたら、ヒントを頂けるとありがたいです。

https://forums.x-plane.org/index.php?/files/file/81698-cessna-a152-aerobat/

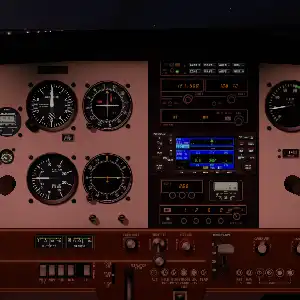

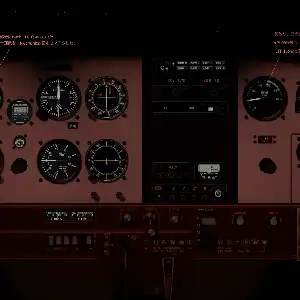

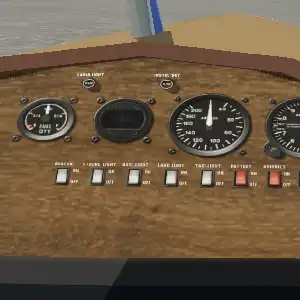

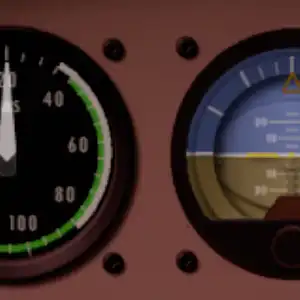

前例にそって、FLOODライトでの室内灯の設置。各計器盤の設定をAdditiveに変更。高度計の、generic フォルダーと、Overlay_LITを追加。

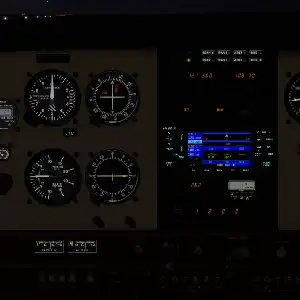

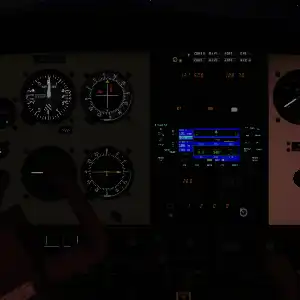

その状態が、添付画像です。不思議なことに右のコパイ側のパネルには、FLOODライトが効いていますが、目の前は、センタースタックまでの間は照らされていません。

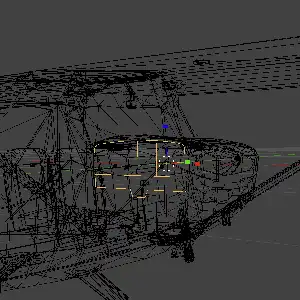

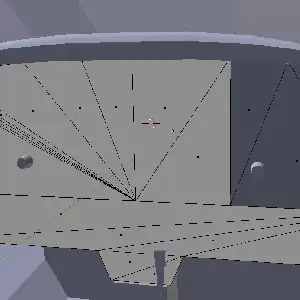

cockpit_inn.objに、なにか問題があるのだろうと、確認しようとしたのですが、Blenderで開けませんでした。

ダボハゼ号（フライトモデル開発用バージョン）V1.1をDora号の頁にアップしました。

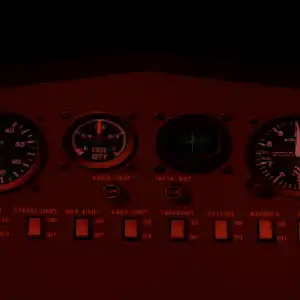

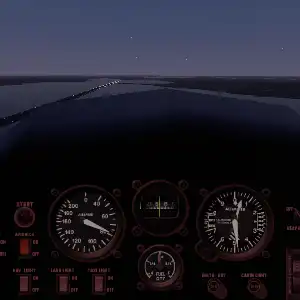

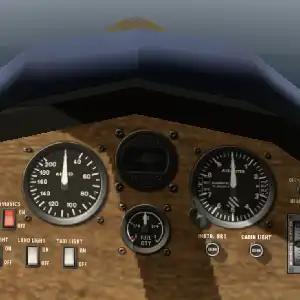

離水時の重量感をアップしました。フラップエルロンを追加装備しました。3Dコクピットも追加装備しました。夜間照明に対応しています。

尚、胴体オブジェクトや人物など、Blenderオブジェクト追加で作り込んだバージョンは、yoichiさんが別途開発中です。
フライトモデルv1.1をお試しください。

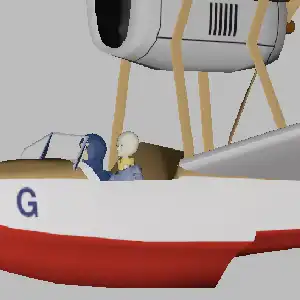

ジーナさんの飛行艇を専用コクピットに変更しました。夜間照明に対応しています。

ポルコのS21、カーチスのR3C-0、空軍のMacchi M5に、3Dコクピット（共通デザイン）を追加しました。

なぜか計器盤部分がX-planeに反映されなくて試行錯誤を繰り返しましたが、昨夜遅くに、ふとCollections の階層を見ると、、
計器盤のオブジェクトが、当該collectionの外（階層のずれ）にあることに気がつきました。初歩的ミスで、ほぼ1日悩んでしまいました。

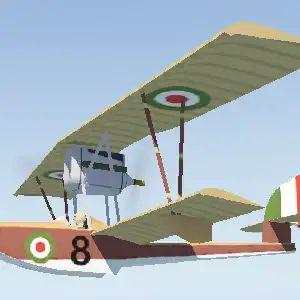

紅の豚に登場する、イタリア空軍の実在した戦闘飛行艇、Macchi M5を作りました。Dora号の頁に格納しましたのでお試しください。

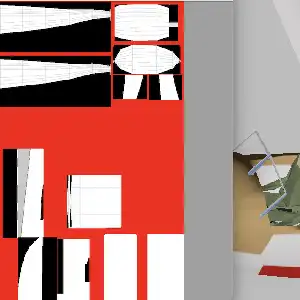

今回の制作では、AirFoil Makerを使って昔風の薄い翼断面に変更したり、透明テクスチャーを使って翼端の丸み表現などを工夫しました。

Flyingtak1さんが試行錯誤されている照明の問題は、私にはとても無理なので眺めさせていただいています。

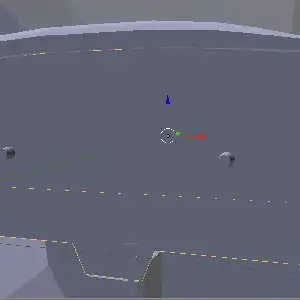

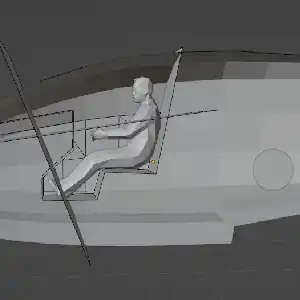

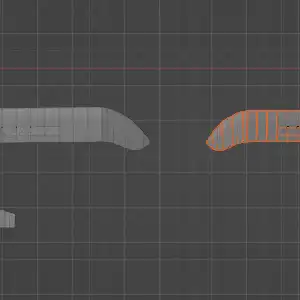

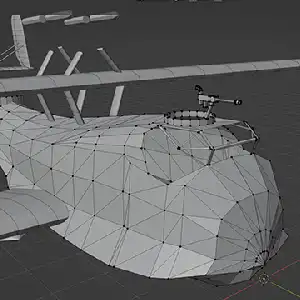

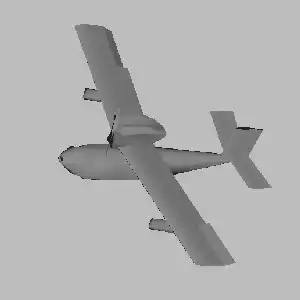

Flyingta1さんからいただいたダボハゼ号の機体を使い、Blenderで胴体部分だけ作りました。一応、cockpit_innとして使えるように、内側に入る内壁のオブジェクトを後ろの銃座の手前まで作ってあります。
3Dコックピットにする手順をもう忘れてしまったので、Flyingtak1さんのマニュアルを見ながらまた思い出して作ろうと思います。

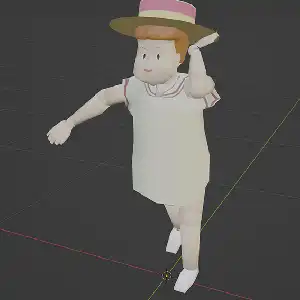

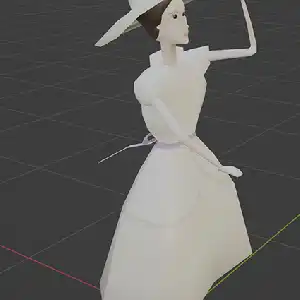

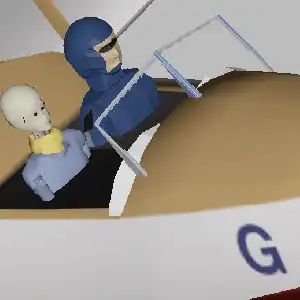

その前に、空賊と園児を増やす作業をします。今はとりあえずある人物を配置しました。アニメのキャラクターとは違う人物です。

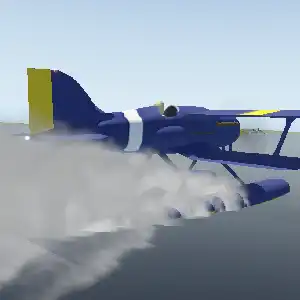

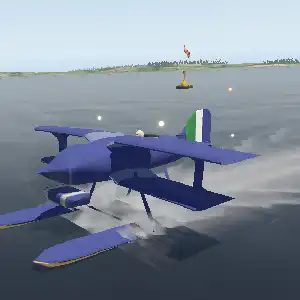

カーチスのR3C-0出来ました。毎度のDora号ページに格納しました。お試しください。
水上機ならではの豪快な水煙が良い感じです。ポルコのS21では、機体のかなり後方に少し上がる程度でやや寂しい。
プロペラの位置の違いよる、プロペラ後流が水面に当たるポイントが違うのでしょうね。

皆さんこんにちは。

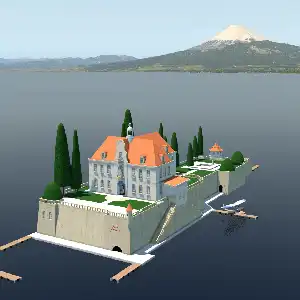

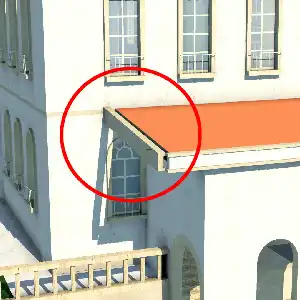

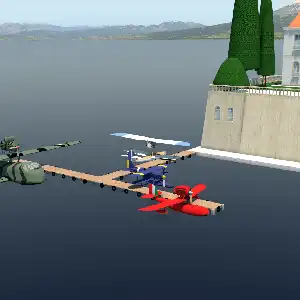

　先日ご連絡しましたように、いろいろダメージを受けていたのですが、yoichiさんのお声かけがきっかけとなって、Hotel Adrianoのある程度の再建ができました。
完全なものではありませんが外見上はまあまあに復元できました。
短時間で復元できたのは、私の悪い癖が幸いしたことでした。建物などのシーナリーを作るときは、いろいろな部分に分けてパーツごとに作成をして最後に纏める方法をとっていました。
　そのためたくさんのパーツがホルダーの中に所狭しと散らばってきます。これらを整理するのに手間がかかりますので、ある程度進んだところで使用しないものは、普段使用しない古いHDDに放り込んでいました。今回、この古いHDDの中にパーツ類が残っていたものですから、突貫工事で組み立てることができました。全体を組み合わせた、skpファイルと同じフォルダー、あるいは同じHDD中に整理して保存してあったらこのようにはいかなかったと思います。

　今回は、外観が整った段階で一区切りとしようと思います。私はこのシーナリーを、景色のよい伊豆の淡島の近くに配置しています。
　yoichiさん、Flyingtak1さんなどの作品の公開されておりますので、Hotel Adrianoも宜しければ、下記より。ご利用ください。
なお一区切りつけたつもりですが、またちょこちょこ手を入れるかもしれません。

Hotel Adriano.zip:

https://drive.google.com/file/d/109NMVhz5YSR2r-xQsiaGH6NjfJW9_LC2/view?usp=sharing

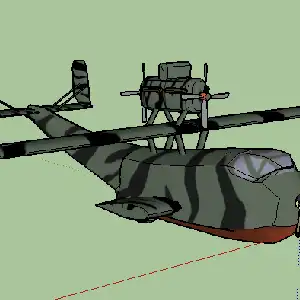

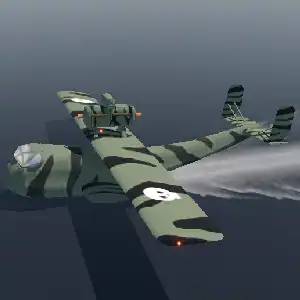

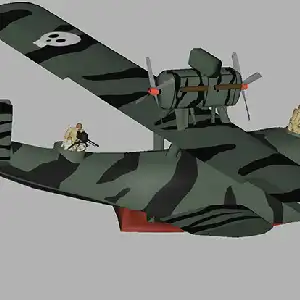

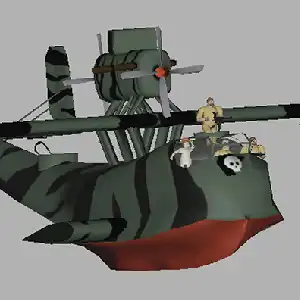

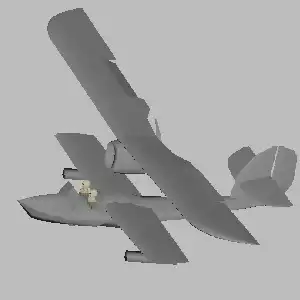

ダボハゼ号、とりあえず出来ました。
それっぽい飛び味が再現されていると思います。これまた味わい深い飛行機です。
岡田斗司夫さんのジブリ解説動画によると、元ネタは「ドルニエDoj 」とのこと。私が思うに、尻尾部分は、97式大艇オマージュだと思います。

この機体で学んだのは、胴体脇の翼のようなフロートのような部分（スポンソンというそうです。）をどう作るか？
最初は、wingで作ったのですが、浮力がなくて停泊中に転覆してしまいました。フロートは、fuselageか、misc.bogyで作る必要があります。
胴体を変形させたり、misc.bodyでは、作りにくかったので、試行錯誤の末、結局はwingで造形部分を作って、フロートは別パーツにして隠しオブジェクトにしました。
副次的効果として、フロートの高さ調整で、停泊時の姿勢を調整可能です。（現状は少し傾きます。）

とり急ぎ仕上げましたが、外観的には、Plane Makerだけでは、ここらが限界のようです。ここから先の作り込みは、yoichiさんにお願いいたします。

ダウンロードファイルはいつものDora号の頁に置きました。お試しください。

Fltingtak1さんは仕事が早いですね。
あとで、３機ともテスト飛行をしたいと思います。

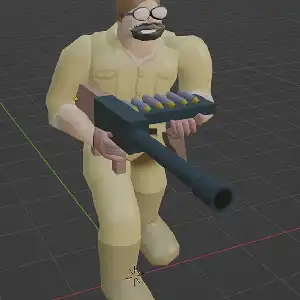

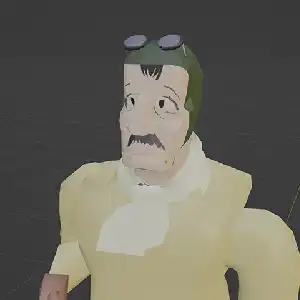

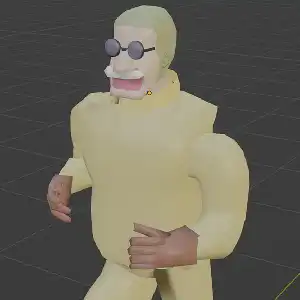

今朝は、早朝から空賊たちを作っていました。iMacはエアコンの無い部屋にあるので、昼間はこのところの暑さで使えないのです。
テスト飛行はもっぱらMacBook Proで行なっています。
空賊たちはあと一人特徴のある顔の人物を作ったら、あとは汎用タイプを作り一段落です。
ダボハゼ号に乗せたいです。

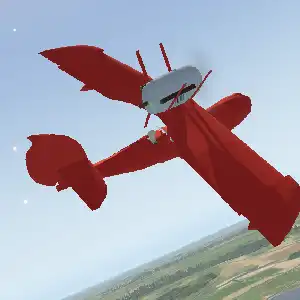

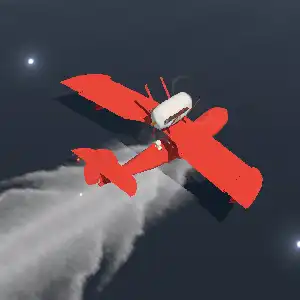

Porco Rosso_S21_b_v1.0をアップしました。
ラダーとエレベータの形状を修正し、飛行特性をチューニングしました。前宙返りと離水性のバランスを見直しました。
フラップエルロンと機銃を装備しました。お試しください。

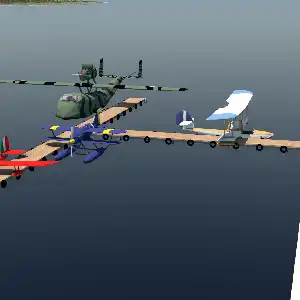

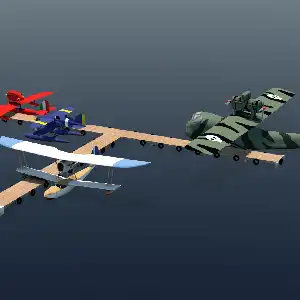

カーチスR3C-O、ダボハゼ号は、ざっくり部品を仮置きしてみた段階ですが、両方とも離水〜飛行は成功しました。

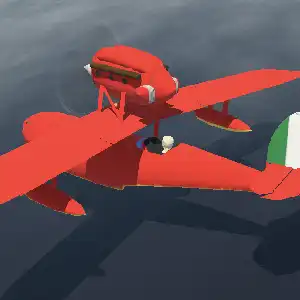

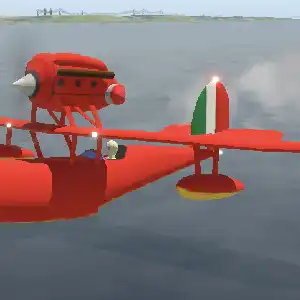

PorcoRosso_S21が出来ました。Dora号のページに置きましたので、お試しください。
それと、ジーナさんの飛行艇をv1.2に差し替えました。（ナビライトの左右を間違えていたのを修正しました。失礼しました。危ないですね。。）

さて、S21ですが、この形状の機体が、どういう飛び味や、離水性能を有するのかを試してみるのが開発趣旨ですので、パイロット以外は、PlaneMakerのみでのモデリングです。
当初、簡単に飛んだので軽くみていたのですが、どうやら、たまたまのマグレ。その後、形が整うにつれ、まったく離水出来なくなって、浮いたと思うと失速して頭から墜落。
なんとか飛んだと思ったら、急旋回時に翼端失速からフラットスピンで墜落。と映画の設定どおり？かなり過激な設定の危険な飛行機を感じながら開発を進めました。

どうしても飛ばないので、元ネタのv10用の、s21の.acfを参照すると、主翼に仰角をつけたり、捻り下げ（翼端失速の回避策）など、微妙な設定がされているのがわかりました。
そのあたりは、参考にしつつ、チューニングを重ねた結果、驚くほど良く飛ぶ機体に仕上がりました。最高速は200kt 以上（約370km/h）。映画の設定（後期型330km/h）より速いです。
これなら翼から雲を曳きながら、カーチスと死闘を繰り広げることも可能と思われます。

機銃は装備していませんが、紅の豚（パイロットを豚顔にしましたが、ゴリラっぽいです）になった気分で、飛ばしてみてください。
後からV10用の参考機体も飛ばしてみましたが、まるで別物。凝った作りになっているのに、飛び具合があまりにもっさりしていてびっくりしました。
やっぱり、Plane Maker で作ってみて良かったです。難しい機体でしたが、フィオになった気分を味わえました。
やはり、宮崎監督のヒコーキセンスは素晴らしいってことですね。

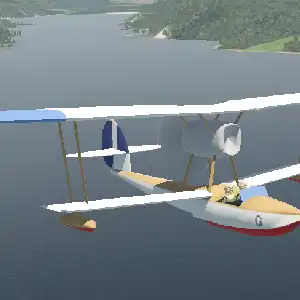

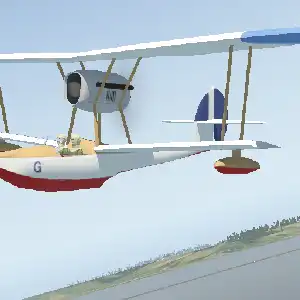

ジーナさんの飛行艇が出来ました。いつもの頁にファイルを置きましたのでお試しください。
Plane Makerのみのモデリングですが、支柱など細かく作りましたので、そこそこ雰囲気は出ていると思います。

飛行特性のセッティングには時間が掛かりましたが、ようやく気持ちよく飛べるようになりました。
やはり重心位置の微調整のファクターが大きかったです。結果的にはバランスを調整したのみで、具体的な翼端失速対策は特に行っていません。
ジーナさんのイメージから、エレガントな飛び味を狙っています。離水するために、一旦は馬力を倍増したものの、結局は出発点の220HPに戻しました。
下の翼に迎角をつけて揚力を稼いでいるので、フラップは装着していません。ウォーターラダーは見えませんが、コクピットのレバーで作動します。

尚、エンジンスペックとパイロットはyoichiさんのクジネフスキーR17から借用しています。

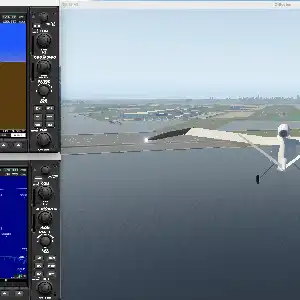

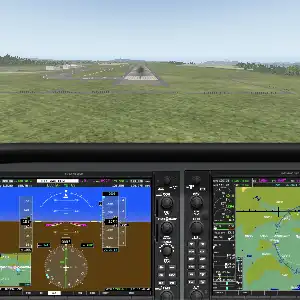

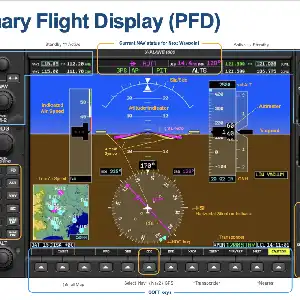

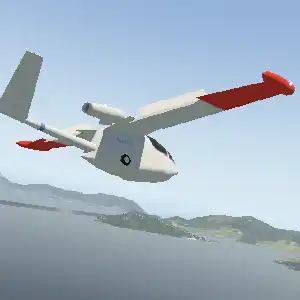

Dora号のページに「Seagull-VG1000_v0.8」を置きました。Cirrus SF-50の設定に倣い、G1000の設定を修正しました。
テストフライトをよろしくお願いいたします。

高度内側ノブの作動OK。GPS誘導OK。ILS誘導は、ローカライザーキャプチャー。グライドスロープキャプチャー。ともにOK。
VNAVの動作確認は出来ていません。VS でのアップダウン、FLCでの高度変更は作動OKです。

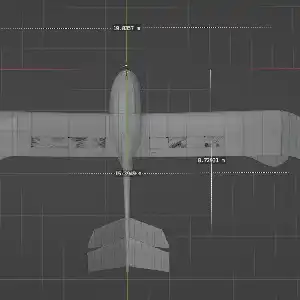

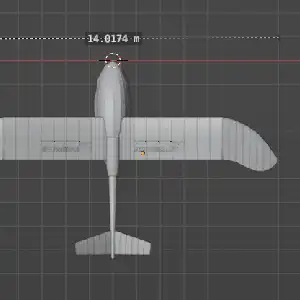

機体のほうは、翼長を14mとしました。小型化の検討過程で、一旦は、13mまで切り詰めておりましたが、
失速速度が上がって、低速時にやや神経質になって飛びっぷりのカモメらしさが減ったと思ったのと、
見た目のカモメらしい特徴が減った気がしたので翼端を伸ばしました。

似たような構成のicon A5 は、翼長10.5mと、かなりコンパクト。それに比べて、グライダーテイストのやや大型機になっています。
理想的には、A5のような、格納式の翼にして、トレーラーで運べるサイズに収めたいところですが、この翼長ですと、
グライダー式に翼は着脱式とするほうが、構造、重量的にも現実味がありそうです。

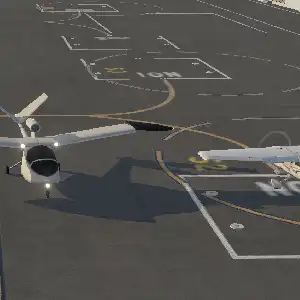

その他、キャビン後端部分の形状を微修正。前脚にあったタクシーライトを翼に移設しました。
元の位置だと水密性に懸念があるのと、配線的にも、ランディングライトとひとまとめにしたほうが有利と判断しました。
実機をデザインするつもりで、あれこれと考えを巡らせながら進めています。なのでコクピットデザインがなかなか進んでいません。
.orgで公開したら、どこかの大富豪が、気に入ってくれて、実機製造のオファーが来ないかな？とか、妄想しながら進めています。（笑）

V10用のサボイヤS21をダウンロードしました。
凝った仕上がりですが、Plane Maker部分を見ると簡素な作りです。
特に船体やフロートは、いい加減なことがわかりました。

見た目どおりの形状で、どのような滑水性能や飛行特性になるのかを体感したくて、
またその開発過程を楽しみたくて、ジーナ艇をベースに、S21への改造作業に着手しました。
まだざっくり仮置きした段階ですが、試しに飛ばしてみると、さすが600HP。あっさり離水しました。
映画の設定のようにそれほど神経質な機体でもなさそうです。雛形があると修正は早いです。

大変ご無沙汰いたしております。

とてつもなく落ち込んでいました。こんなトラブルは私にとって初めてです。
PCが立ち上がらなくなるは、データは失われるはで、右往左往しました。
もうあきらめて新しいPCにすることも考えました。かなり古いCPUですから新しくしたい気持ちもありましたし…。
それでも、とりあえず使用済みの古いPCのCPUファンと入れ替えて、ハード面では、立ち上がるようにはなりました。
HDDがなぜかわかりませんが、ダメージを受けていて、いくつかのアプリやデータは使えていません。

X-Plane のシーナリー関係のHDDが含まれていましたので、ここで落ち込みが激しくなりました。
さんざん使用していたSketchUPがだめになっていることと、skpファイルが読めなくなってしまっていました。

あたらしいPCについていろいろと調べ始めたところ、yoichiさんから、Hotel Adoriano件で連絡がありました。

SketchUP　2017は、現在すでにダウンロードできない状態でしたので、あきらめの状態でした。しかし、残されたHDDの中を調べていたら、インストーラーが見つかりました。おそるおそるインストールしてみましたところ、うれしいことに何とか復元できました。
しかし、skpファイルは残っていないようですので、今は、作成途中で、仮置きしたときのobjファイルを探しています。
2017～2019頃の、今は使っていないHDDの中を探しています。途中のデータを外付けに移動していたことがありました。
もしobjファイルが見つかっても、途中の状態ですのでそこから2020頃の状態まで復元できるかどうかは自信がありません。よく探してみますので、しばらく時間をいただきたいと思います。
またご報告いたします。

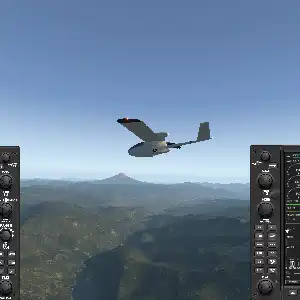

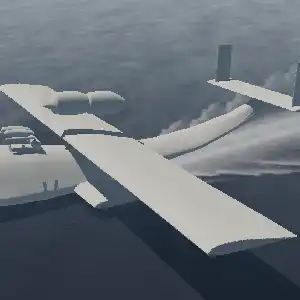

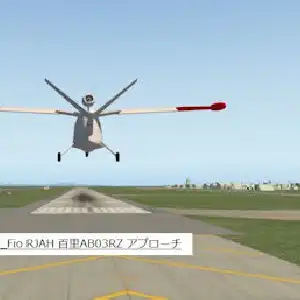

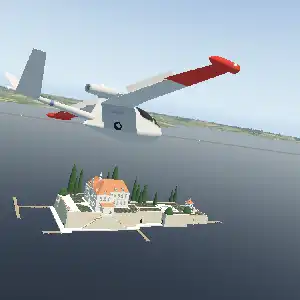

紅の豚シリーズに備え、フィオのジェット飛行艇風に改造しました。これまたよく飛びます。
翼端のタンクが横転防止のフロート代わりになって、理にかなっていると思います。
翼の構成は、Seagull_VG1000より現実味があります。
