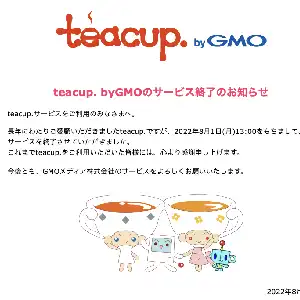

本日１３：００をもって、長年お世話になったX-Plane Japan BBS が終了いたしました。
さきほど、ラストの投稿をいたしました。今後も末長く、当BBS v2.0 掲示板にて、X-Planeの楽しい語らいの場を継承してゆきたいと思います。
皆様からの楽しい話題の提供や問題解決への御協力など、よろしくお願いいたします。

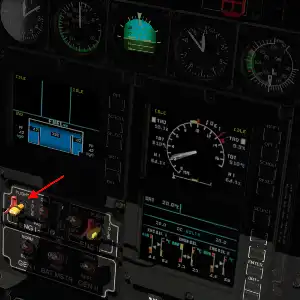

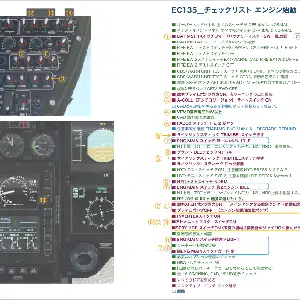

EC135の練習をしています。エンジン始動手順を手元資料用にビジュアル化しました。A4でプリントして二つ折りにすると便利です。
機体フォルダに同梱のテキスト翻訳に、若干の加筆したものです。Dora号のページに置きました。宜しければご利用ください。
内容に間違いなどありましたら、指摘をお願いします。

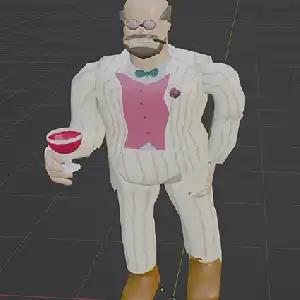

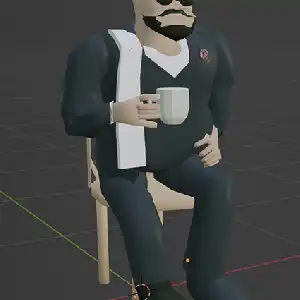

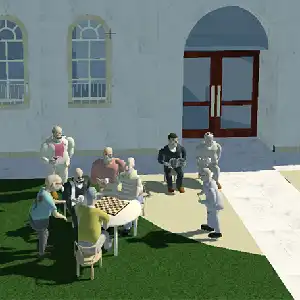

ホテルアドリアーノに配置する歳をとった空賊たち９名ができました。早速配置してヘリで近づくとフレームレートががた落ちになりました。
やはり人物はつい細かく作りすぎたようです。困って調べたらBlenderにはdecimateという機能があることを知りました。スライドバーを調節して様子を見ながらメッシュ量を後から減らせるのです。これで半分以下に減らしました。

しかし、それでもフレームレートが落ちます。
試しに、人物を削除しても建物に近づくと落ちます。
江戸独楽さんにいただいたスケッチアップ のデータを見ると、私とは違って小さなブロックを単位として組み合わせて作る方法のようです。平面の床も小さなブロックになっています。これを１枚の平面にできればメッシュ量を減らせるかもしれません。
江戸独楽さんの作られた建物の特徴を生かしつつ、メッシュ量を減らしたものをこれから作ろうかと思案しています。

人物彫刻家から、しばらくは建築家になります。

Metalで立ち上がらない問題が、ついさきほど、自然解決しました。こんな事もあるんですね。
https://flyingtak1.exblog.jp/29281138/

Flyingtak1さんが、1機をBlnenderも使って作り込むのではなく、まずはPlane Makerでどこまでできるか試したいとのことですので、いくつか候補をあげてみました。
・YS-11 X-plane用では現在どこにもアップされていないようです。
・航研長距離機　私はあまり知らないのですが、写真で見る限りスマートな機体です。
・映画「飛べフェニックス」に出てくる改造飛行機　　実際に飛び上げることができるのか確かめたいです。
・M39　紅の豚に出てくる水上機です。第９回シュナイダー杯でR3Cに勝っています。
・MC72 レシプロ水上機で世界最速です。
・ユンカース　J-38 　主翼のお化けのような機体。これをモデルにした機体が宮崎駿さんの「雑草ノート」に出てきます。Kuznevsky R17と同じ国の設定です。
・デハビラントDH60 モス　　　練習複葉機としては人気があったようです。
・フランスのポテーズ５４０　宮崎駿さんの「雑草ノート」に詳しく紹介されていますが、不恰好な機体です。
・桜花　河口湖飛行機館で見ました。あのようなものを作ってはいけないとその時思いました。しかし、あのような小さな翼でしかも短時間のロケット噴射でどのような飛行になるのかは少し知りたいところです。

　あとリリエンタールのグライダーも試してみたい気もしますが、ハンググライダーのように重心の移動でコントロールする方法がフライトシミュレーターで再現できるのか不明です。まあ無理でしょうね。

　以上余計なお世話の勝手なリスト作りでした。

　今やっている空賊たち作りが終わったら、Blenderでの機内作りや搭乗員作りをお手伝いしても良いです。

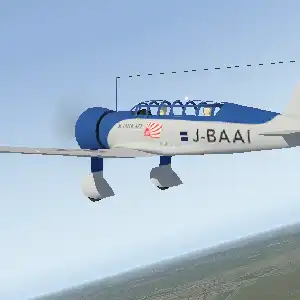

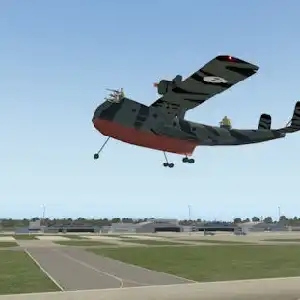

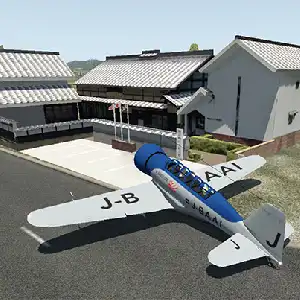

ここ数日、この機体に取り組んでおりました。神風号をDora号の頁にアップしました。テストフライトを宜しくお願いします。
経緯については、拙ブログ最新記事に記載しました。あわせて参照ください。https://flyingtak1.exblog.jp/29279609/

ブログ更新のおしらせ
3月にこの掲示板を立ち上げて以来、自分のブログは放ったらかしになっておりましたが、約4ヶ月ぶりに、ブログ更新いたしました。
といっても、内容は、掲示板へのトピックス的な投稿内容を時系列にコピペして加筆しただけなので、皆様には特に目新しいものはありません。お暇な方はどうぞ。
今後はもう少しリアルタイムで更新していこうと反省しています。ノウハウ的な内容や、作品展示などの情報発信や自分活動の記録としては、掲示板よりブログの方が適していると思います。
あとで自分の活動を振り返ったり、ノウハウとして蓄積して、掲示板に紹介するにも、ブログは便利です。

ここ数ヶ月は、ついつい自分のブログのように掲示板を使ってしまいましたが、目指しているのは、ここは交流の場。
以前のように、まずは、ブログで記事にして、ここへ紹介する。みたいな形に戻してゆきたいと思う今日この頃です。

https://flyingtak1.exblog.jp

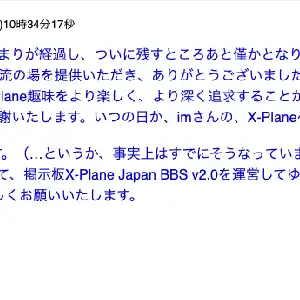

imさんの元祖X-Plane Japan BBS掲示板も、残すところあと僅かなんですね。消えてしまう前に、過去記事を読みなおしておきたいですね。

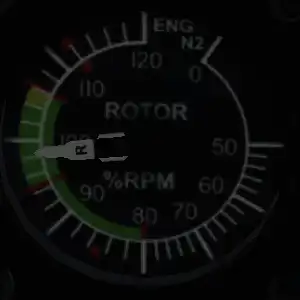

久しぶりにEC135を操縦しました。フォーストリムリリースボタンの使い方について確認をしたかったからです。
というのは、私がずいぶん昔に作ったフォーストリムリリースボタンについての解説ユーチューブ動画がいまだにカウントを稼いでいるからです。多分EC135を操縦し、Rotorsim社のマニュアルや解説動画を見てもわからず、私の動画も観たのではないかと思われます。

私の解説動画は、全く中途半端なもので、オートパイロットオフの状態での地上でのジョイスティックとフォーストリムリリースボタンの関係を解説しただけのものです。Rotorsim社の解説動画の日本語版といった感じです。

しかし、今回、操縦してみて、Rotorsim社のマニュアルの最初の方にあるフォーストリムリリースボタンの使い方は、役にたつのだろうかと疑問に思いました。
実機では、サイクリックを自由な位置でボタンひとつで固定できるようなのです。それをジョイスティックでもできるようにしたのがフォーストリムリリースボタンと解説されているように見えます。
特に、スプリングに強いジョイスティックで有効であるような解説です。

ジョイスティックを前に倒すとEC135の操縦桿も前に倒れます。その状態で、フォーストリムリリースボタンを押してバネの強さにしたがってジョイスティックを中央に戻してボタンを外すと、画面の操縦桿は前に倒れたままで固定されているというものです。

これを瞬時に元の位置に戻せないと状況によってはコントロール不能に陥ります。
まず、ひとつ目の大きな疑問は、ボタンひとつで瞬時に元の位置に戻す方法があるのかです。

私はそのボタンを見つけられなかったので、元の位置に戻すためにはビープトリムボタンを操作しました。
でもそれでは間に合わないケースも出てくるのです。
ですから、マニュアルの最初に出てくるフォーストリムリリースボタンの使い方はあまり役に立たないのではないかと思っています。

私がフォーストリムリリースボタンを活用するのはオートパイロット使用時です。
これはマニュアルの後半に出てきます。
マニュアルにもオートパイロットでの離陸や着陸時にはフォーストリムリリースボタンを押したまま操縦することを強くお勧めしますと書いてありました。
オートパイロット使用時にフォーストリムリリースボタンを押すと、その時だけ、オートトリムなどが解除されるのではないでしょうか。
これが、X-planeにおいてはフォーストリムリリースボタン本来の使い方なのではないかと思いました。
私の解説動画では、オートパイロット使用時のことは触れていないのです。
この解釈が正しいのであれば、それで動画を作り直そうと思っているところです。

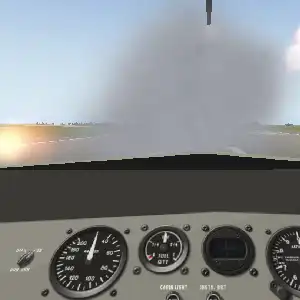

yoichiさん、火花出ました。
最初に疑ったのは、武器のファイル名が、デフォルトの武器と違っていること。雷電の短縮したバージョンの20mm機銃を入れてみましたが反応しませんでした。

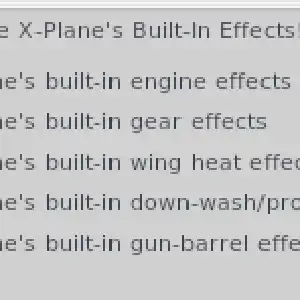

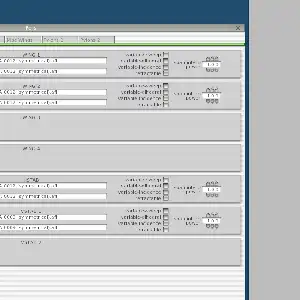

次に気づいたのがinvisible parts頁のエフェクトの選択。gun-barrel effect のチェックが外れていました。これに違いない！と、チェックを入れて試しましたが、それもダメ。
解せないのは、Plane Makerで、機体フォルダ内のweaponを配置しても、銃身の筒が表示されない状態。私のフライトモデルバージョンには表示されました。（XP標準装備のweaponフォルダから）
ならば、と、Dabohaze v2.6にも、XP標準装備のweaponフォルダから機銃を選んでみると、ちゃんと筒が表示されます。次に機体フォルダ内のweaponの武器を配置したらあら不思議。見えるようになりました。
機体内のweaponフォルダと、標準装備のweaponフォルダの関係（リンク？）が切れていた模様です。一旦、標準装備の武器を設定してweaponフォルダのリンクを確立する必要があるみたいです。
コピペしてきたweapon フォルダのままで、武器を配置しても、正常に作動しないみたいです。

返信に書くと下の方に埋れて行くので、新たに書くことにします。

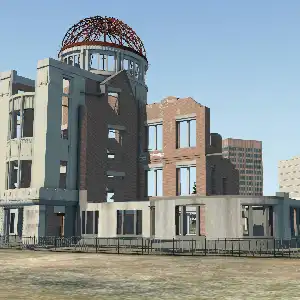

まず、江戸独楽さんの原爆ドームですが、完全版ではなくても８月６日前にアップされたら良いかと思っています。写真で見る限り素晴らしい作品だと思います。

Flyingtak1さんの雷電ですが、雷電は銃口からの火花が出ていますね。なぜダボハゼ号ではそうならないか未解決のままです。

江戸独楽さんのホテル・アドリアーノは私なりの付け足しをして、瀬戸内海に配置したものをアップする心づもりで作業を進めています。

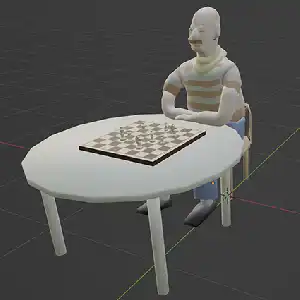

映画の終了間際にテラスで空賊たちが集まってチェスをしている場面があるのです。それを再現したらアップしようと思っています。
現在空賊は３人目を作りました。あと４人ほど作る予定です。

ダボハゼ号のユーチューブ動画のカウントが伸びています。BBSの皆さんだけでなく拡散しているようです。
でもそれだからと言ってX-planeをやろうという人が増えるわけではなさそうです。いつになるのか知りませんが、１２が出るタイミングならなおさら今１１を買う人はいないでしょう。

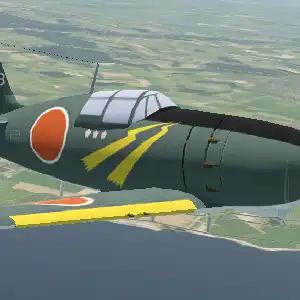

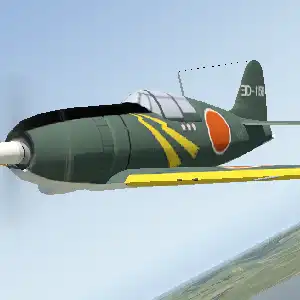

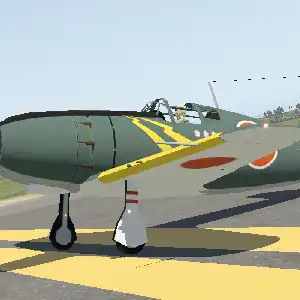

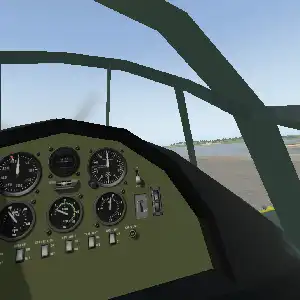

Raiden_J2M3が、ようやくまともに飛ぶようになり、毎度の頁にアップいたしました。皆様にお試しいただきブラッシュアップしてゆきたいと思います。

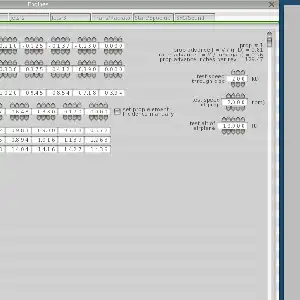

エンジン＆プロップの設定は実に奥が深いですね。Gasthoodさんの元ネタ機体のスペックを弄って、試行錯誤でさんざん苦労しましたが充分な推力が得られず、

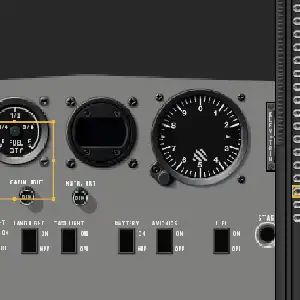

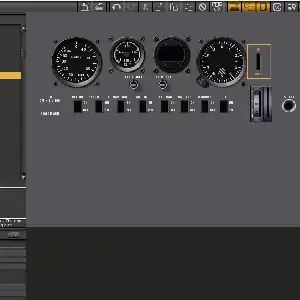

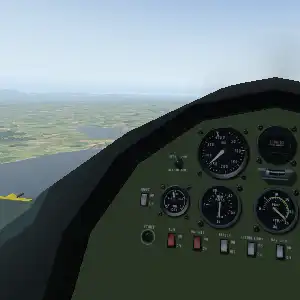

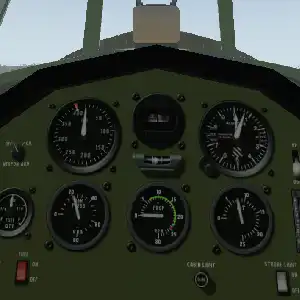

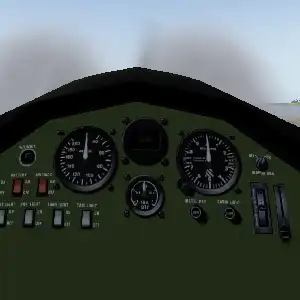

その過程で、試験飛行のために、計器類は専用化しました。結局は、実機と似たようなスペックの機体の設定を参照して、実機の最高速度目標の350kt/h を達成することが出来ました。
プロペラの捻り具合が足りていなかったようです。X-Plane のシミュレーションはかなり精度があるように思います。実機スペックを追求すると、大体その性能を再現しているようです。

一方、見た目のほうも、エキパイや脚カバーなど、可能な限り作り込んでみました。あとはキャノピーの透明表現が自在に出来れば申し分ないのですが、、。
Plane MakerとGIMPだけで作れる、ガラス表現の良い方法はありませんか？これはこれで、ペーパーモデル飛行機みたいで味わいがありますけど。もうひと声なんとかしたいです。

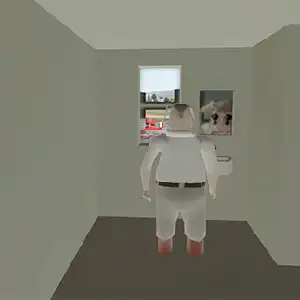

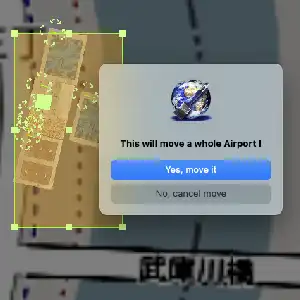

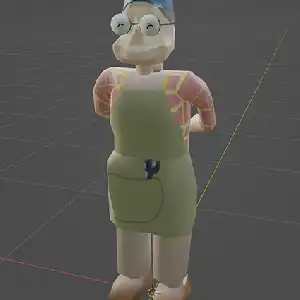

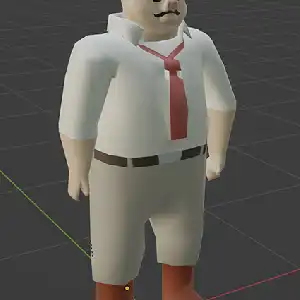

今朝、ピッコロ社にいるポルコを作りました。飛行服姿ではありません。これで、あと少しの小道具をこれから作ってフィオやオヤジさんとポルコを配置すればピッコロ社は出来上がります。すでに武庫川に社屋は仮置きしています。倉庫から川へ降りることも試してみました。遅くとも明日にはアップできそうです。

ダボハゼ号バージョン２.４を私のホームページにアップしました。
２分弱の紹介動画を作りました。

ポルコの秘密基地をホームページにアップしました。
愛媛県某所にあります。

ピッコロ社から秘密基地へ向かって飛ぶ様子を、途中を省略して５分弱の動画にしました。
江戸独楽さんのホテル・アドリアーノも岡山県沖に持ってきました。

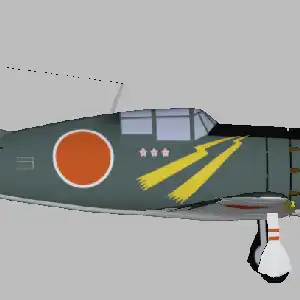

脈絡はないのですが、ふと思いついて、ここ数日、三菱 雷電 J2M3 に取り組んでおります。元ネタは、Gasthoodさん作の、Mitsubishi J2M-3 Raiden 1.0.0 です。XP11用としては、現在唯一の雷電です。
Blenderオブジェクトはよく出来ていて、飛びっぷりもなかなかなモノのなのですが、3Dコクピットに計器が無いなど、残念な点も少なからずあります。それでもお気に入りで、以前に、リバリーを作ったことのある機体です。

今回、PlaneMaker機体の .acfをあらためて観察してみると、案外、雑な作りというか、適度にシンプル化されていることが分かりました。最大出力はじめ、各種スペックも実機とは違っているようです。
そこで、3Dオブジェクト形状を頼りに、実機スペックを入れて、Plane Makerの.acfを作り直しました。改造acfというよりは、結果的には、完全な新規機体です。基本形状はほぼ完成しましたが、試験飛行はこれからです。
とりあえずの初飛行には成功しましたが、まだ飛行特性（特にエンジン、プロップのチューニング）は煮詰まっていなくて、最高速は実機より遅いですし、宙返りなど運動性能にも課題があります。

Plane Makerだけで何処まで作り込めるか？これは、模型飛行機作りにも似た、あるいは、短歌や俳句のような、侘び寂びの世界観にも通じる？（たぶん）日本人の感性に合う楽しみ方？のような気がします。
これで納得のいく飛行特性にまとまったら、さらに見た目を、Blenderオブジェクトで作り込む。（長編小説みたいな世界？）というのが、この趣味の王道なのかな？とか思いながら、一人悦に入って楽しんでおります。

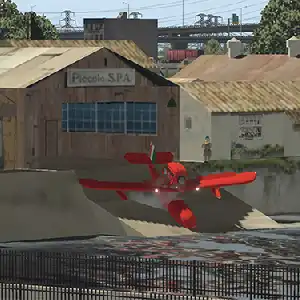

ピッコロ社が出来たので、私のホームページにアップしました。
Flyingtak1さんのサボイアで発進してみてください。
倉庫の中からの発進が南西向きH1Sを選択してください。
ピッコロ社から上流の橋の下は低いので通れませんが、下流側は橋の下を通過できます。

ダボハゼ号は今朝、スポンソンの下のフロートを見えないように直しました。

ピッコロ社は、テクスチャー貼りと、室内の小物作りに入っています。
大きな倉庫とフィオがいる建物は内部も作っています。

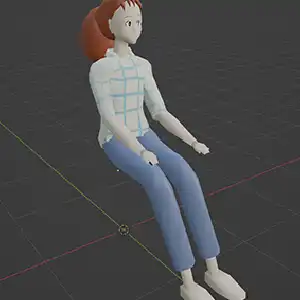

フィオは少し細身な感じですが、出来ました。ピッコロ社のオヤジさんも作りたいところです。

yoichiさんのお勧めの、「発想の航空史」を読了しました。ヒコーキ黎明期の開発者のストーリーと機体の構成など、興味深いですね。挿絵が殆ど無いのは残念ですが、今ならWikiなどで確認しながら読み進められます。

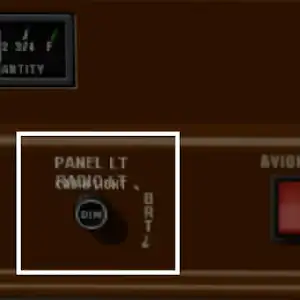

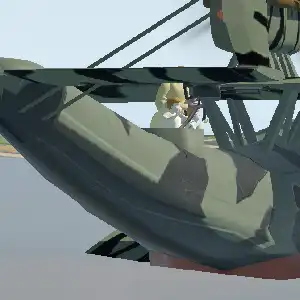

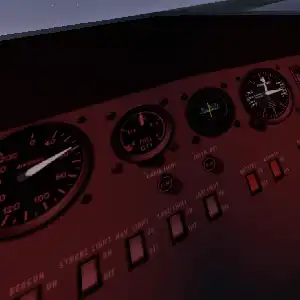

Flyingtak1さんと私の共同で作っているダボハゼ号ですが、こちらは意外とスムーズに機内照明のセッティングができました。機内にもキャラクターを配置しているので、１つのライトは後ろ向きに機内を明るいオレンジ色で照らすようにしました。
もう少し手直しをしたらアップしようと思っています。このあと別の仕事が入っているのでアップできるのは日曜日になるかもしれません。

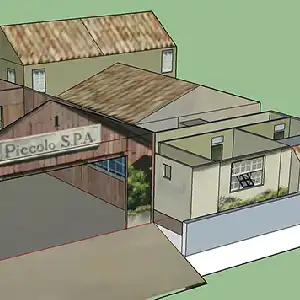

同時進行で、『紅の豚』のピッコロ社を作り始めていました。アニメの画面から推測して建物の配置を作っています。これが意外と難しいです。イメージボードか何かで宮崎駿さんがピッコロ社の作りを説明してくれていたら良いのですが、それも見つかりません。
アニメの場面から推測して建物を作る様子を動画で解説しました。

Flyingtak1さま 皆さま

大変ご無沙汰しております。

BBS移行お疲れ様でした。わたくし、自身のBBSの移行もどうしようかというところでしたが、同じTeacup でしたので、こちらのことも気にはなっていたところでした。

もうしばらく飛んでいませんし、バージョンアップもしていない状態です。完全な浦島状態で、ときおりROMをしてもみましたが、みなさんの話題にはほとんどついて行けません(^_^;)　

im 管理人さまもお元気とのこと知らせていただき良かったです。
ともあれ、今後も情報交換の場として継続していけるであろうこと、おめでとう＆ありがとうございました。 Ru-Ski
